- 產品名稱：差壓變送器
- 產品型號：1151DP系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表一廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表一廠 > 產品目錄 > 產品展示 > 差壓變送器 > 1151DP系列差壓變送器 >
-
1151DP系列差壓變送器產品概述：
1151型變送器是用來準確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量、不需外加開方器。其特點如下：
精度高、品種豐富、測量范圍寬廣、穩定性好，（見品種規格表）；
采用二線制的工作方式；
采用固體電路元件，印制電路板具有接插方式；
小型、堅固、抗振能力強；
量程和零位可在外部連續調整；
正遷移可達500%，負遷移可達600%
阻尼可調；
可供選擇項目豐富。
1151DP系列差壓變送器產品概述：
1151型變送器是用來準確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量、不需外加開方器。其特點如下：
精度高、品種豐富、測量范圍寬廣、穩定性好，（見品種規格表）；
采用二線制的工作方式；
采用固體電路元件，印制電路板具有接插方式；
小型、堅固、抗振能力強；
量程和零位可在外部連續調整；
正遷移可達500%，負遷移可達600%
阻尼可調；
可供選擇項目豐富。
1151DP系列差壓變送器結構原理：被測介質的壓力通過δ室的隔離膜片(LT和帶1199的DP/GP遠傳變送器則是被測壓力先經過一次隔離膜片和充滿硅油或氟油的全密封的毛細管系統再被傳到δ室的隔離膜片)和其中的灌充油傳到中心的測量膜片上。除AP型******壓力變送器，其測量膜片的另一側是******真空基準點外，其它品種的測量膜片的另一側不是大氣壓力，就是被測差壓的低壓側。測量膜片是一種預張緊的彈性元件，其位移與被測介質的壓力成正比，***大的位移只有0.10mm，測量膜片的位置由它兩側的電容固定極板檢測出來。測量膜片和兩電容固定極板的差動電容被放大電路線性地轉換成4～20mADC的二線制電流信號。
1151DP差壓變送器主要技術指標：
使用對象：液體、氣體或蒸汽
測量范圍攻：見品種規格表
輸出信號：DC 4-20Ma
L型低功耗（以下簡稱L型）為DC0.8-3.2V;
M型低功耗（以下簡稱M型）為DC1-5V;
供電電源：典型的電源電壓為DC24V.變送器不帶負載時，工作電源可為DC 5-12V;
L型的工作電壓范圍為DC5-12V
M型的工作電壓范圍為DC8-12V.
L和M型的負載阻抗為10K?
指示表頭：現場指示表尺寸為50.8mm，指示精度正負2%
耗電：只對L和M型而言。在通常工作條件下，L型為1.5mA、M型為2.0Ma。
1151DP 差壓變送器品種規格：| 品種型號名稱 | 測量范圍 | 精度 | 穩定性 |
| 1151DP低中高差壓變送器（461/293） | 0-1.24-186.45KPA | +-0.2% | <+-0.2%/6個月 |
| 1151DP大差壓變送器（461/293） | 0-117.21KPA-6.89MPA | +-0.25% | <+-25%/6個月 |
1151HP高靜壓差壓變送器（461/294） | 0-6.22KPA-2.07MPA | +-0.25% | <+-25%/6個月 |
| 1151DP流量變送器（461/294） | 0-1.24KPA-2.07MPA | +-0.25% | <+-25%/6個月 |
| 1151GP壓力變送器（461/295） | 0-1.24KPA-186.45KPA | +-0.25% | <+-25%/6個月 |
| 1151GP/DP遠付差壓壓力變送器461/300） | 0-1.24KPA-41.37MPA | +-0.25% | <+-25%/6個月 |
| 1151AP******壓力變送器（461/295） | 0-5.22KPA-6.89MPA | +-0.25% | <+-25%/6個月 |
| 1151LT法蘭式液位變送器（461/297） | 0-6.77KPA-6.89MPA | +-0.25% | <+-25%/6個月 |
| 1151DR微差壓變送器（461/297） | 0-6.22KPA-689.48MPA | +-0.25% | <+-25%/6個月 |
| 1151DP低功耗變送器 | 0-0.12-1.49KPA | +-0.50% | <+-50%/6個月 |

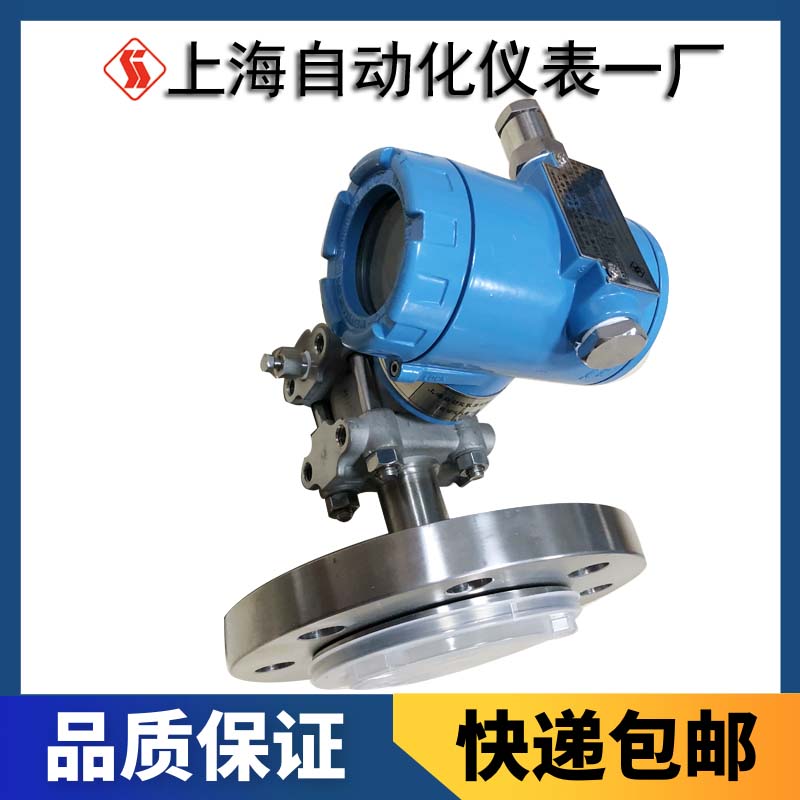

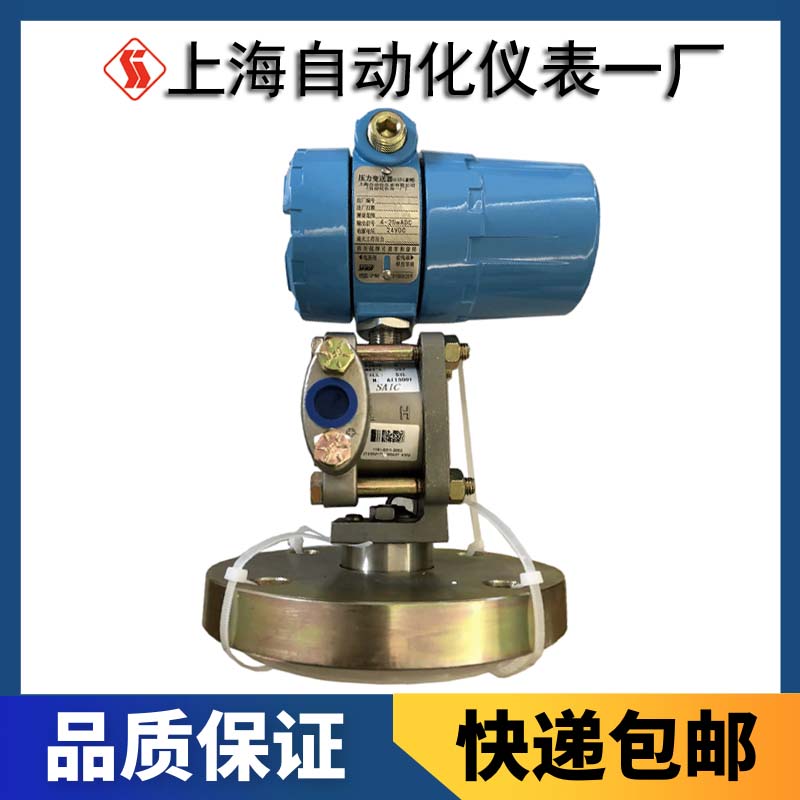

注：法蘭式液位變送器，有平法蘭和插入式法蘭；安裝法蘭有3#和4#、150#（工作壓力為1.89MPa）t 300#(工作壓力為4.95MPa)四種組合可供用戶選用。接液材料除316不銹鋼之外，還有哈氏合金、蒙耐爾和鉭，可使用于腐蝕性介質中。
1151DP/GP型壓力/差壓變送器配上1199型遠傳密封裝置后，可避免被測介質直接與變送器的隔離膜片接觸，提供了一種可靠的測量方法。
1151DP 差壓變送器產品選型：| 1151DP型 | 差壓變送器 | ||||||
| 代號 | 測量范圍 | ||||||
| 3 | 0-1.24到0－7.46kPa 0-6.22到0－37.29kPa 0-31.08到0－186.45kPa | ||||||
| 4 | |||||||
| 5 | |||||||
| 6 | 0-117.21到0-689.48kPa | ||||||
| 7 | 0-0.34到0-2.07MPa | ||||||
| 8 | 0-1.17到0-6.89kPa | ||||||
| 代號 | 輸 出 | ||||||
| E | 4～20mA DC為輸出壓力的平方根，阻尼可調 | ||||||
| S | 4～20mA DC ，1151智能型電路 | ||||||
| J | 4～20mA DC正比于,阻尼可調 | ||||||
| M | 1～5V DC 低功耗電路 | ||||||
| 代號 | 結構材料 | ||||||
| 壓力容室和接頭 | 泄放閥 | 隔離膜片 | 填充液 | ||||
| 12 | 碳鋼鍍鎘 | 316SST | 316L SST | 硅油 | |||
| 13 | 碳鋼鍍鎘 | 哈氏合金C | 哈氏合金C－276 | ||||
| 14 | 碳鋼鍍鎘 | 蒙耐爾合金 | 蒙耐爾合金 | ||||
| 15 | 碳鋼鍍鎘 | 316SST | 鉭 | ||||
| 22 | 316SST | 316SST | 316L SST | ||||
| 23 | 316SST | 316SST | 哈氏合金C－276 | ||||
| 24 | 316SST | 316SST | 蒙耐爾合金 | ||||
| 25 | 316SST | 316SST | 鉭 | ||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C－276 | ||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||
| 44 | 蒙耐爾合金 | 蒙耐爾合金 | 蒙耐爾合金 | ||||
| 代號 | 選 用 項 目 | ||||||
| M1 | 線性指示表，0～100%刻度 | ||||||
| M2 | 平方根指示表，0～100%流量刻度 | ||||||
| B1 | 彎支架管裝（?51 mm管子） | ||||||
| B2 | 板裝彎支架 | ||||||
| B3 | 管裝平支架（?51 mm管子） | ||||||
| D1 | 泄放閥在壓力容室側上部 | ||||||
| D2 | 泄放閥在壓力容室側下部 | ||||||
| 1151DP 4 E 12 M1B1D1 變送器完整型號 | |||||||
注：其它選用項目
全部1151型變送器選用項目可參見本部分***后一節，這些項目包括全部的選用材料，輸出等內容。輸出等內容。任何一種選用項目可用代號的形式加上述表格未尾字母表示的“變送器完整型號”之后即可。
