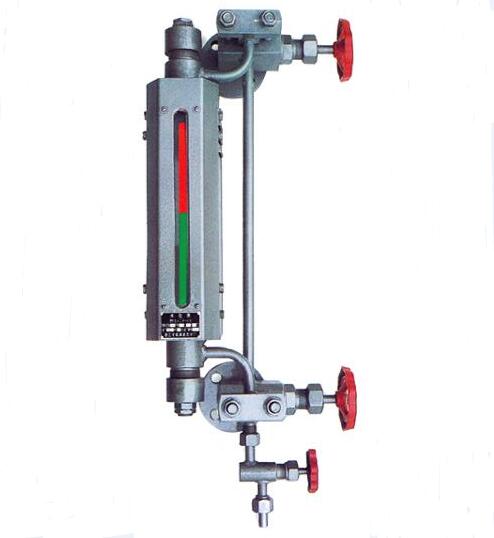

SHS-SMW系列耐高溫高壓窗式雙色云母水位計

一、應用場合及型號設置

SHS-SMW系列耐高溫壓窗式雙色水位計，采用了耐高溫壓鋁硅玻璃及云母，是我廠專為火力發電機組鍋爐汽包水位監視而設計制造的就地顯示儀表。套電視監視系統，可實現遠程監測。本系列水位計還可以應用在石油、化工等其它行業鍋爐汽包水位監視。

1.1型號設置

1.1.1型號設置的命名方式如下圖：

1.1.2型號中各式代碼的含義,見下表：

二、主要技術參數

2.1監視方式：就地正前方目視或工業電視遠程監視，汽紅水綠雙色

2.2安裝中 心距與可視長度見下表，或根據用戶要求設計

2.3工作溫度：飽和蒸汽水溫度（≤540℃）；

2.4公稱壓力、大工作壓力及水位計零位對應表，或按要求設計

2.5接口方式：法蘭或焊接Φ28×5mm、Φ51×10mm，可按需設計。

2.6光源：特制LDE紅綠雙色冷光源，功率30瓦，亮度連續可調。

2.7光源控制儀（寬×高×深）：168×168×217mm，輸入：220VCR。

三、工作原理及結構特點

3.1儀表的一般外形結構：參見下圖，本系列雙色水位計主要由表體、閥門組、光 源總成、光源控制器組成，參見下圖：

3.2工作原理:本系列水位計通過汽、水閥門與汽包汽側、水側相連接，形成連通器， 因此水位計水位與汽包水位一致。光源發出的光經儀表主體，將水位轉化為光信號，以紅綠色光來區分氣液相。

3.2.1汽紅水綠雙色顯示原理：參見下圖，由光源發出的光分別射向表體的觀測窗，在表體的汽相部分，紅光經玻璃折射射向正前方，而綠光經玻璃折射斜射到壁上被吸收；與此同時在液相部分，由于水的折射使得綠光射向正前方，紅光卻斜射到壁上被吸收。因此在正前方觀察將獲得汽紅、水綠；汽滿全紅、水滿全綠的顯示效果。

3.2.2 誤差分析：在實際操作中，水位計顯示水位與汽包的實際水位不一定一致，鍋爐汽包內的水位常常會比水位計測得的水位高一些。這不是水位計的質量問題，而是由于在測量中產生了不可避免的系統誤差。因為鍋爐汽包內的溫度很高，可以和水位計中的飽和蒸汽水的比重的不同，連通器兩側壓強相同，因此密度較大的水位計一側水位會比較低，因而產生了誤差。

3.3水位計的一些特殊功能。如強沖洗功能可使窗口不易掛垢，能夠大地減少排污沖洗的次數，水位計完全伴熱則是可減少水位差值，比較真實地反映汽包內正常水位。均需訂貨前指出。
